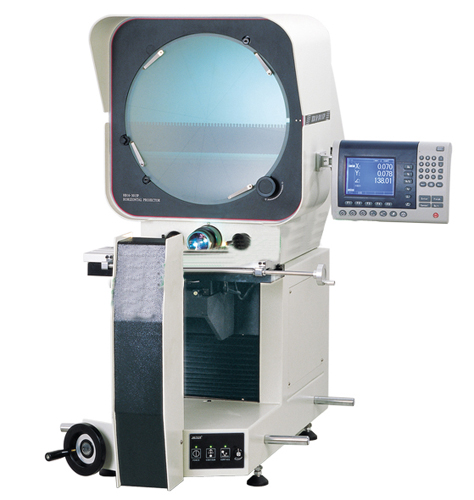

MC005系列臥式投影儀
MC005系列（YRHB12-3015、YRHB16-3015）
一、YRHB系列臥式投影儀產品特點：
1、產品結構通用性強，外形美觀，操作方便；
2、工作臺升降傳動采用進口V型直線導軌，傳動輕便、舒適；
3、透射照明強度分高低連續可調，適應于不同工件的測量；
4、光學系統品質優良，物鏡成像清晰，放大倍率準確；
5、反射照明采用光纖傳輸，體積小、照度高，使用方便；
6、工作臺采用航空合金鋁加工，測量范圍大，重量輕；
7、儀器測量精度高，性能穩定可靠。
二、YRHB系列臥式投影儀產品用途：
YRHB系列臥式投影儀是光、機、電一體化的精密高效測量?jī)x器。它廣泛用于機械、模具、儀表、電子、輕工等行業。是計量室和生產車間不可缺少的一種計量檢定設備。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等各種工具、刀具和零件、以及端子、鐘表、金剛石等生產廠商。
三、YRHB系列臥式投影儀技術規格：
|
儀器型號 |
正像型
反像型 |
YRHB12-3015 |
YRHB16-3015 |
|
工作臺 |
工作臺面尺寸 |
408x126 |
455*126 |
|
X坐標行程 |
200 |
300 |
|
Y坐標行程 |
90(調焦) |
90(調焦) |
|
Z坐標行程 |
100 |
150 |
|
儀器測量精度 |
3+L/200 |
3+L/200 |
|
X,Y坐標數顯解析度:0.0005mm |
|
投影屏 |
投影屏尺寸 |
φ330 |
φ425 |
|
投影旋轉范圍:0~360度 |
|
旋轉角度數顯解析度:1’或0.01度 |
|
φ300物鏡 |
放大倍數 |
10X(標配) |
20X(可選) |
50X(可選) |
100X(可選) |
|
物方線視場(mm) |
φ30 |
φ15 |
φ6 |
φ3 |
|
物方工作距 |
77.7 |
44.3 |
38.4 |
25.3 |
|
測量最大高度 |
90 |
90 |
90 |
90 |
|
φ400物鏡 |
放大倍數 |
5X(可選) |
10X(標配) |
20X(可選) |
50X(可選) |
100X(可選) |
|
物方線視場(mm) |
φ80 |
φ40 |
φ20 |
φ8 |
φ4 |
|
物方工作距 |
93.7 |
103.9 |
